测斜仪分两种

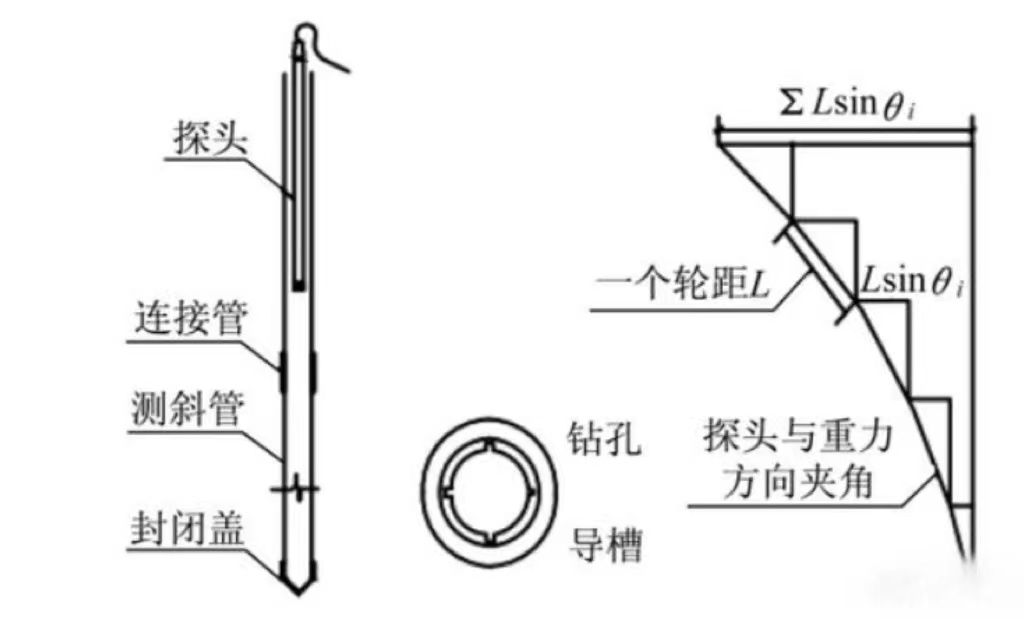

测斜仪原理图

使用测斜仪进行位移监测时，通常需要在土壤钻孔中安装管道，或者在混凝土结构中浇筑管道，或者将管道埋在堤防中。

用于观察土壤内部水平位移的管道称为测斜管。

在岩土工程领域，往往需要深度的岩土或工程结构往往需要进行位移监测，如不稳定边坡（滑坡）或挖掘工程周围的侧向运动，或监测堤坝、核心墙的稳定性、桩或钻孔布置的偏差，以及回填、堤防和地下储罐的土壤沉降，但由于这些部分埋在地下，往往不能直接测量，因此人们通常使用倾斜仪监测地下定深度的位移。

测斜仪般分为两种：固定式测斜仪和活动测斜仪

、固定式测斜仪

固定式测斜仪的原理为：重力加速度计，测量地球引力在测量方向上的分量。可同时测量X/Y两个方向倾斜变化，从而通过计算可以得出该点的倾斜方向与倾斜角度；并可直接挂接总线系统进行自动化数据采集。如测量范围小，对测量精度要求较高。

二、活动式测斜仪

活动式测斜仪是目前应用较为广泛的测斜仪器。活动式测斜仪主要由电缆、加速度计、读数仪等部件组成。斜探头是个铅锤干扰后可根据自身提供的恢复能力恢复到零位置。

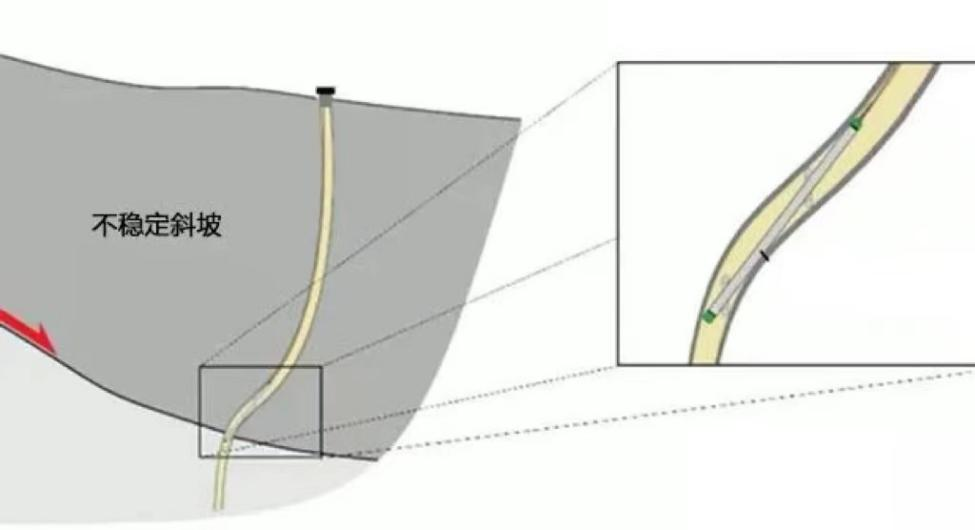

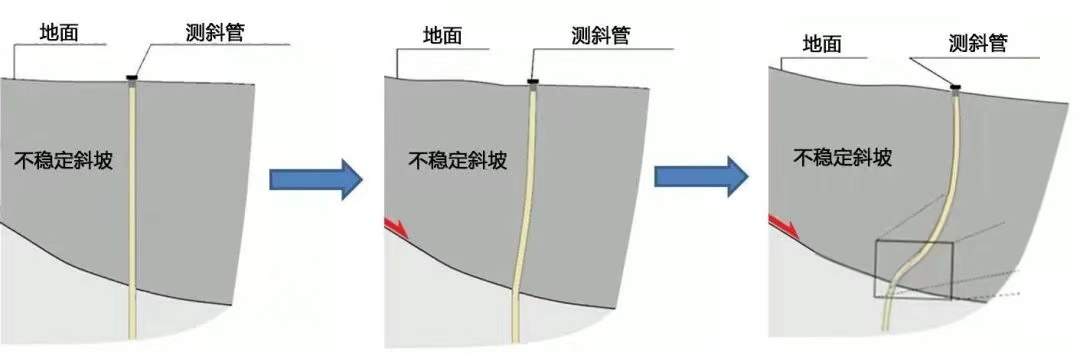

斜杆偏转角度越大，铅锤返回零所需的恢复力越大，恢复力的大小可以转换为电信号，并通过连接到读数器的电缆上传到读数器。但是在些情况中，这种活动式测斜仪存在定的局限。例如，在滑坡过程中，岩土体的运动和变形会很大，使得测斜管出现很大弯曲。
